PMD78B 差压变送器

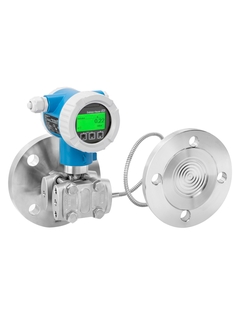

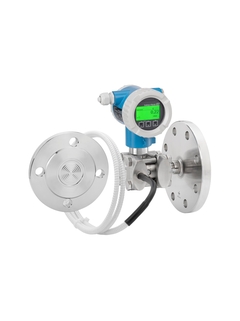

Deltabar PMD78B差压变送器

TempC膜片有助于将环境和过程温度对测量的影响降到最低

应用领域

PMD78B是新一代Deltabar变送器的成员之一。变送器坚固耐用，采用安全Bluetooth蓝牙连接，使用移动设备，安装app，即可远程操控仪表。支持按需维护，提高了工厂的可用性。

软件的使用同样十分简单。操作向导直观明了，引导用户逐步完成仪表设置、功能安全测试和验证测试。

Heartbeat Technology心跳技术提供自校验和自监控功能，能够检测出过程异常，比如引压管堵塞。

最大适用压力40 bar (600 psi)

采用隔膜密封系统的仪表的最高耐温400°C (752 °F)

最大适用静压160bar (2400psi)

 最高测量精度为+/- 0.075%

优势

使用SmartBlue App无线远程控制操作困难区域内的设备

减小系统故障发生几率，零错误的SIL调试和引导式仪表功能安全测试

采用Heartbeat Technology心跳技术，无需中断生产过程即可验证仪表健康状况。提高了工厂的可用性。

清晰标识仪表状况，一旦出现诊断信息，仪表立即从绿色切换至红色显示

测量原理

差压

特点

Specialist with one or two capillaries for accurate differential pressure measurement.

Intuitive and clear wizards for commissioning, proof tests and verification.

供电电压

Ex d, Ex e, non-Ex:

10.5...35V DC

Ex i: 10.5...30V DC

参考测量精度

Standard:

up to 0.1 %

长期稳定性

0.025 % of URL/ year

0.05 % of URL/ 5 years

0.10 % of URL/ 10 years

过程温度

-70°C...+400°C

(-x°F...+752°F)

环境温度

-40°C...+85°C

(-40°F...+185°F)

传感器

100 mbar...40 bar

(1.5 psi...600 psi)

最小可标定量程

5 mbar (0.075 psi)

抗真空压力

50 mbar (0.73 psi)

最大量程比

100:1

最大过压限定值

240 bar

(3600 psi)

过程连接

Thread: MNPT1/2, G1/2

Flange: NPS 2"...4", DN50...100

过程膜片的材质

316L, AlloyC,

Tantal,

Monel

PTFE

Gold

垫圈材质

PTFE, FKM,

EPDM, FFKM

填充液

Silicone oil,

inert oil,

vegetable oil,

low- / high temperature oil

外壳材质

Aluminium, 316L

通信

4...20 mA HART

PROFIBUS PA

PROFINET with Ethernet-APL

Bluetooth® wireless

technology and app (optional)

证书和认证

ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex

安全认证

SIL

设计认证

EN10204-3.1,

NACE MR0175,

NACE MR0103

特点

Heartbeat Technology,

Bluetooth® Operation and maintenance SmartBlue App,

LED Module,

RFID TAG for easy identification,

Plug and play functionalities,

HistoROM
